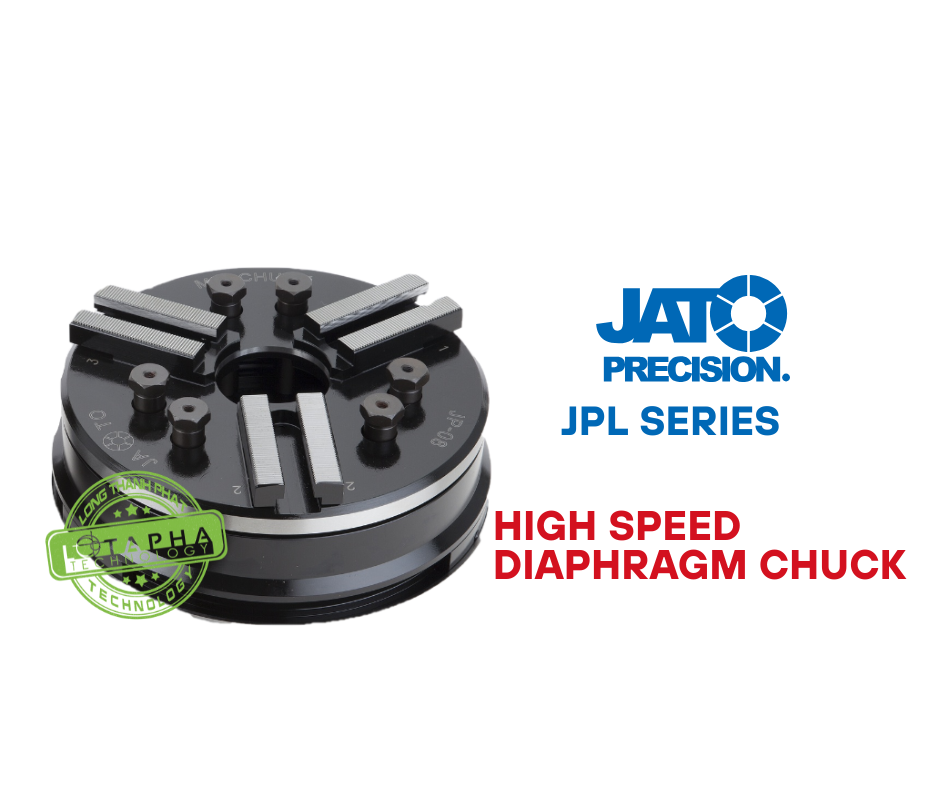

JPL SERIES - MÂM CẶP TỐC ĐỘ CAO

Mô tả

Độ lặp lại 0,005mm.
Kích thước nhỏ gọn. Nhẹ cân.
Đặc biệt dành cho máy mài chính xác.
Không làm cho bộ phận trượt nào bị mòn.
Lực kẹp/hành trình tỷ lệ thuận với lực tác động.
Lý tưởng cho việc kẹp các bộ phận dễ vỡ hoặc các bộ phận có thành mỏng.

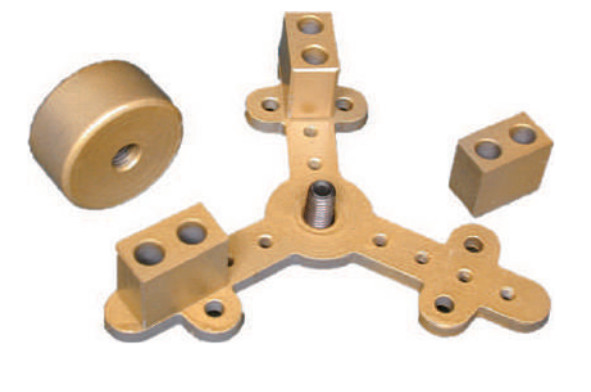

Chi tiết

Ứng dụng
Mài trục chính của động cơ DC Micro
Ống lót chính xác
Ống kính thiết bị điện tử
Khung ống kính của điện thoại thông minh
Nghiền gốm sứ
Cardiovascular stent
Khắc Laser, Cắt Laser, Sử dụng Laser
Hộp đựng stylus
Tấm wafer

Kích thước và thông số kỹ thuật

Model	JP-05	JP-06	JP-08	JP-10	JP-06L	JP-08L
A	147mm(5.79")	182mm(7.17")	232mm(9.13")	267mm(10.51")	167mm(6.57")	217mm(8.54")
B	68mm(2.68")	87mm(3.42")	98mm(3.86")	105mm(4.13")	65.5mm(2.58")	71.5mm(2.82")
C (H6)	110mm(4.33")	140mm(5.51")	170mm(6.69")	220mm(8.66")	140mm(5.51")	170mm(6.69")
D	4mm(0.16")	4.5mm(0.16")	4.5mm(0.16")	5mm(0.20")	5mm(0.20")	5mm(0.20")
E	M40xP1.5	M55xP2.0	M60xP2.0	M85xP2.0	M55xP2.0	M60xP2.0
F	33mm(1.30")	44mm(1.73")	50mm(1.97")	75mm(2.95")	44mm(1.73")	52mm(2.05")
G(P.C.D)	82.6mm(3.25")	104.8mm(4.13")	133.4mm(5.25")	171.4mm(6.75")	104.8mm(4.13")	133.4mm(5.25")
H	14mm(0.55")	20mm(0.79")	25mm(0.98")	30mm(1.18")	20mm(0.79")	25mm(0.98")
I	13mm(0.51")	15mm(0.60")	17mm(0.67")	17mm(0.67")	17.5mm(0.69")	18.5mm(0.73")
J	10mm(0.39")	12mm(0.47")	14mm(0.55")	16mm(0.63")	12mm(0.47")	14mm(0.55")
L	30mm(1.18")	38mm(1.50")	42mm(1.65")	47mm(1.85")	38mm(1.50")	42mm(1.65")
M	M10x3	M10x6	M12x6	M16x6	M10x6	M12x6
N	136mm(5.35")	170mm(6.70")	217mm(8.54")	256mm(10.08")	165mm(6.50")	220mm(8.66")
S	14mm(0.55")	11mm(0.43")	11mm(0.43")
Max.RPM	8000	7500	6500	5500	600	600
Max.Axial Force	1750kgf(3850lbf)	2250kgf(4950lbf)	3500kgf(7700lbf)	4750kgf(10450lbf)	2250kgf(4950lbf)	3500kgf(7700lbf)
Adaptor size	Flat 110mm A2-4	Flat 140mm A2-5/A2-6	Flat 170mm A2-5/A2-6/A2-8	Flat 220mm A2-6/A2-8	Flat 140mm A2-5/A2-6	Flat 170mm A2-5/A2-6/A2-8
Net Weight	5.5kgs(12.1lbs)	11.0kgs(24.2lbs)	20.0kgs(44.0lbs)	30.5kgs(67.1lbf)	5.5kgs(12.1lbs)	8.0kgs(17.6lbs)

Minh họa về chặn trục
