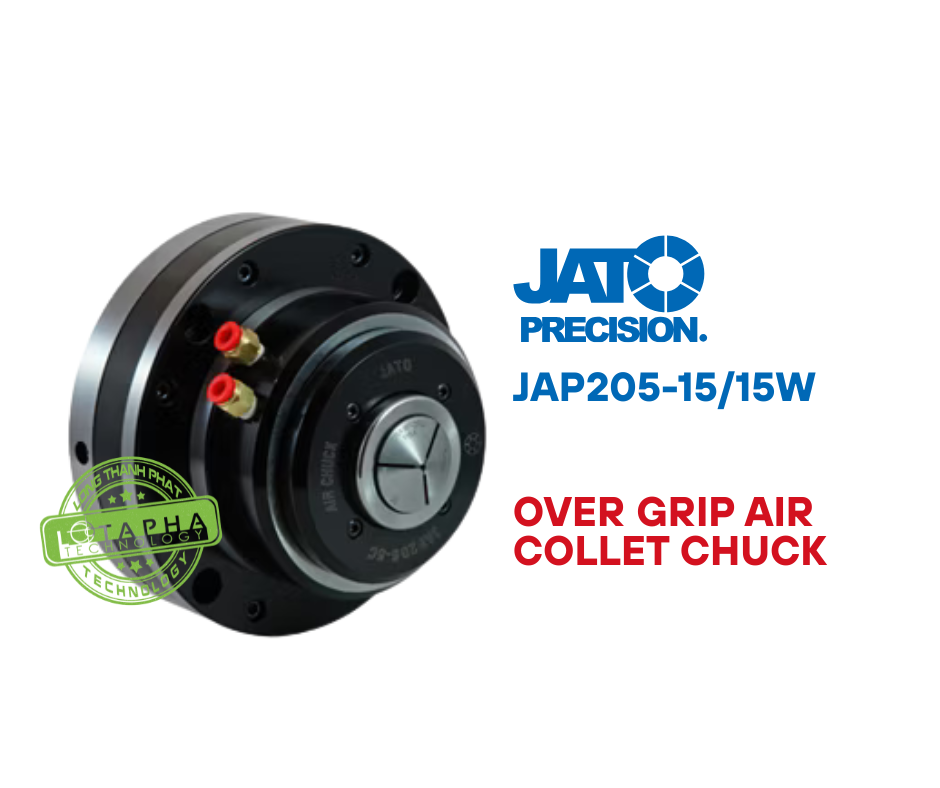

JAP205-15/JAP205-15W Air Collet Chuck/OverGrip Air Collet Chuck

Mô tả

▲ Được đặt trong xi lanh quay, không có thanh kéo và xi lanh quay
▲ Lắp đặt dễ dàng, không cần chuyên gia
▲ Tương thích với ống kẹp YB-15 tiêu chuẩn, với ống kẹp có độ bám 15W trong hơn 3 mm
▲ Nhập khẩu vòng bi rãnh sâu được chọn lọc, ổn định và bền bỉ
▲ Khả năng ngăn chặn chất lỏng làm mát và phoi cắt cao
(Ngăn chất lỏng và bụi khi nạp không khí vào)
▲ Phải hoạt động với bộ lọc 5um đơn vị F.R.L

Chi tiết

THÔNG SỐ KỸ THUẬT

JAP205-15W

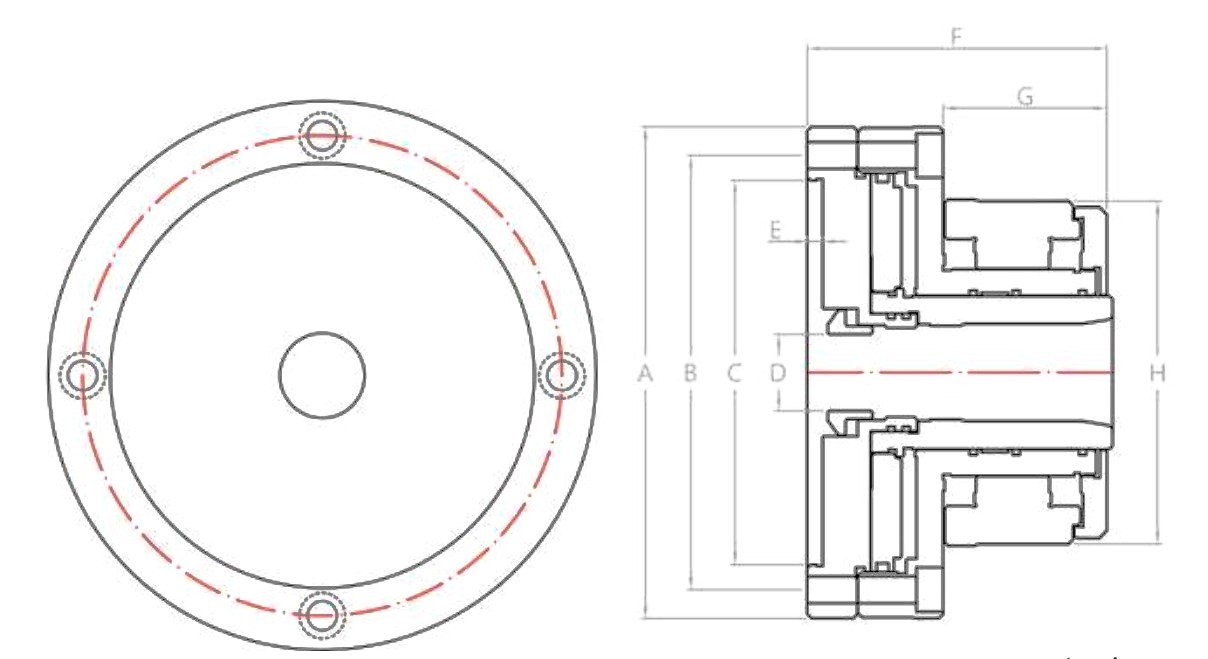

A	B ( P.C.D. )	C	D	E	F	G	H	Mounting Bolts
144 ( 5.67" )	128 ( 5.04" )	120 ( 4.72" )	15 ( 0.59" )	5 ( 0.20" )	73.5 ( 2.89" )	36.5 ( 1.44" )	87 (3.43")	6H-M6(Front)

Collet	Max. RPM	Air Pressure	Max. Capacity	Piston Area	Gripping Force	Net Weight
15W	4000	2-8 kg/cm² ( 29-114 psi )	12 mm ( 0.47" )	69 cm² ( 10.7in²)	740 kgf@7kg/cm² ( 1629 lbf@100psi )	4.7 kgs ( 10.4 lbs )
YB-15	4000	2-8 kg/cm² ( 29-114 psi )	15mm (0.59”)	69 cm² ( 10.7in²)	1605 kgf@7kg/cm² ( 3533 lbf@100psi )	4.7 kgs ( 10.4 lbs )
