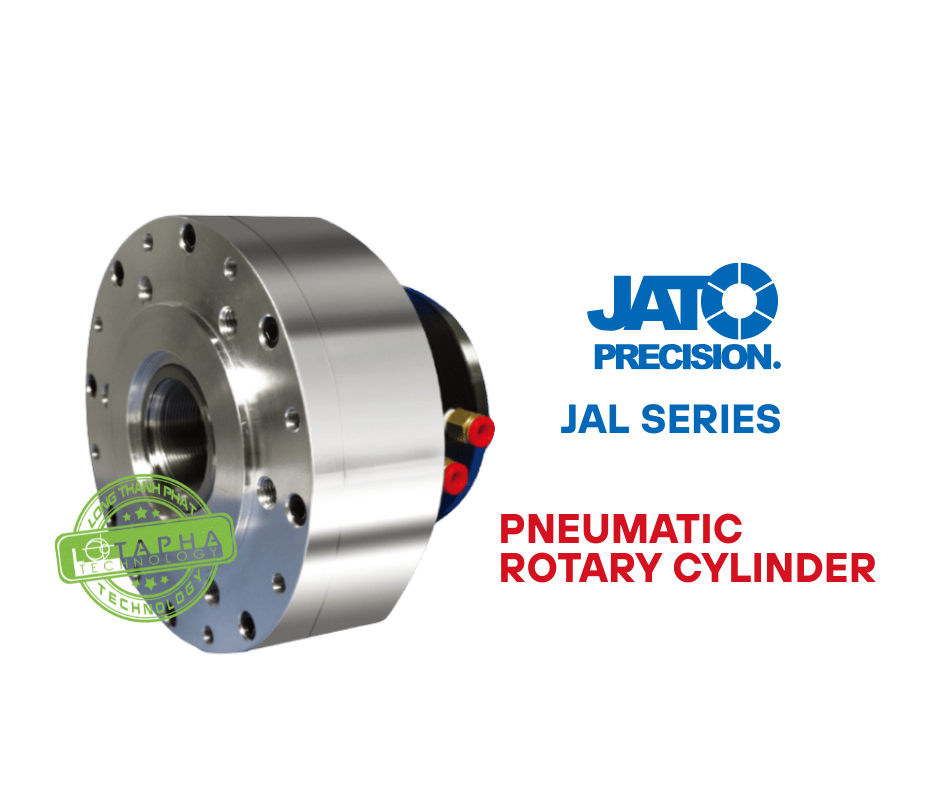

JAL SERIES - XI LANH KHÍ NÉN

Mô tả

Ø Xi lanh khí trung tâm dạng hở, tiết kiệm chi phí dành cho thiết bị thủy lực.
➢ Thiết kế trung tâm mở cho phép kẹp chặt các bộ phận của thanh
➢ Thiết kế ổ trục tiên tiến: nhiệt độ tăng thấp khi vận hành
➢ Rò rỉ không khí thấp
Ø Thiết kế piston đôi cho lực kéo cao. (JA362)
 Vui lòng sử dụng bộ lọc 5um theo đơn vị F.R.L

Chi tiết

KÍCH THƯỚC VÀ THÔNG SỐ KỸ THUẬT

Model	JAL636	JA362
Piston	Single Piston	Double Piston
A	105(4.13")	107(4.21")
B	162(6.38")	175(6.89")
D(P.C.D)	115(4.53")	115(4.53")
E	100(3.94")	100(3.94")
F	55(2.17")	50(1.97")
G	0~12.0(0"~0.47")	-2.0~10.0(-0.10"~0.39")
H	58(2.28")	101(3.98")
J	120(4.72")	168(6.61")
K (for Drawtube)	M42xP1.5	M42xP1.5
L	6-M10	6-M10
M(P.C.D)	147(5.79")8H-M6	N/A
Through Hole	36mm(1.42")	36mm(1.42")
Air Pressure	2~8kg/cm²(29-114psi)	2-8kg/cm²(29-114psi)
Max.RPM	3200	3600
Piston Stroke	12mm(0.47")	12mm(0.47")
Piston Area	123cm²(19.1in²)	287cm²(44.5in²)
Pulling Force	775kgf@7kg/cm²(1705lbf@100psi)	1810kgf@7kg/cm²(3980lbf@100psi)
Net Weight	7.2kgs(15.8lbs)	9.2kgs(20.3lbs)
