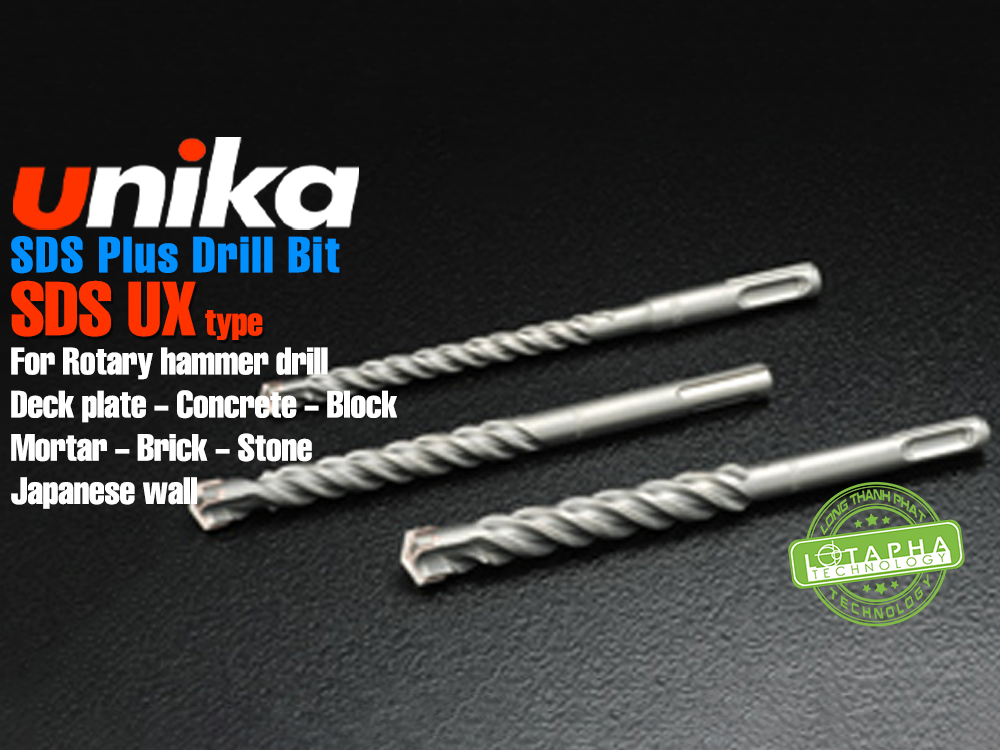

UNIKA SDS PLUS UX | MŨI KHOAN BÊ TÔNG

Tải xuống Catalogue

Mô tả

Sử dụng tốt trên các vật liệu
•Tấm sàn bê tông +bê tông•Block
•Gạch•Vữa
•Tường Nhật•Đá

Chi tiết

■Thiết kế lưỡi cắt chéo, cắt cạnh cho phép khoan dễ dàng qua các tấm sàn bê tông.
■Lỗ khoan gần như một đường tròn hoàn hảo. Điều này được xác nhận khi chèn con nở (tắc-kê) một cách trơn tru.

■Thiết kế lưỡi cắt chéo giảm tối đa khả năng bị mắc kẹt mũi khoan khi va vào cốt thép bên trong sàn bê tông, giảm sự mài mòn lưỡi cắt và đường kính ngoài. Duy trì tính ổn định khi khoan.
◆Máy khoan phù hợp: máy khoan gõ

■Lưỡi cắt chéo
Lưỡi cắt chéo được phát triển với cấu trúc hai cạnh cắt (chính, phụ) giúp giảm góc chéo và ngăn được sự giảm tốc khi khoan qua các tấm sàn bê tông.
Tạo lỗ khoan gần như hoàn hảo nhờ sử dụng cạnh cắt phụ cắt vòng tròn ngoài.

■Lỗ khoan gần với một đường tròn hoàn hảo
Áp dụng lưỡi cắt chéo để cắt cạnh cho phép không chỉ khoan qua tấm sàn bê tông mà còn khoan lỗ gần với một đường tròn hoàn hảo. Ngoài ra, việc chèn con nở (tắc-kê) được thực hiện dễ dàng và giảm tối đa độ rung trong quá trình khoan.

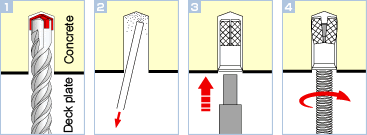

■Ví dụ chèn con nở vào lỗ khoan (Unicon Anchor)

Khoan một lỗ trên sàn bê tông với đường kính và độ sâu phù hợp với con nở.
Loại bỏ bụi và vụn bê tông bằng máy hút bụi hoặc quạt gió.
Chèn con nở vào lỗ khoan, gõ nhẹ để on nở vào được hết bên trong lỗ khoan.
Chèn một con ốc vít vào con nở,... Việc lắp đặt hoàn thành.


<Dường kính> 3.2〜6.4mm Loại chiều dài 110mm (3010158)	<Dia> 3.4〜5.5mm Loại chiều dài 160mm (3010212)	<Dia> 6.0-18.0mm (3713214)

*Các giá trị số bên trong dấu( ) thẻ hiện kích thước đóng gói. W*D*H(mm). Các kích thước có sai số ±2mm tùy từng loại.

Sử dụng máy khoan điện loại SDS
Chỉ sử dụng chế độ khoan gõ "Hammering-in".
Đảm bảo đã ngắt nguồn điện trước khi tháo lắp mũi khoan.
Chèn mũi khoan vào đầu gá mũi khoan đến khi đầu mũi khoan được khóa.
Đeo kính bảo vệ mắt.
Khoan lỗ theo chiều dọc so với bề mặt vật liệu.
Đọc hướng dẫn sử dụng máy khoan điện được sử dụng cẩn thận trước khi sử dụng và luôn tuân thủ các hướng dẫn đó để đảm bảo vận hành an toàn và chính xác.

UX type (vỉ)
Mã hàng	Đường kính (mm)	Chiều dài tổng (mm)	Chiều dài lưỡi cắt (mm)	Cái/hộp	JAN Code
UX6.0X160	6	160	100	10	4989270111783
UX6.4X160	6.4				4989270111790
UX6.5X160	6.5				4989270111806
UX7.0X160	7				4989270111813
UX7.2X160	7.2				4989270111820
UX7.5X160	7.5				4989270111837
UX8.0X160	8				4989270111417
UX8.5X160	8.5				4989270111424
UX9.0X160	9				4989270111431
UX9.5X160	9.5				4989270111448
UX10.0X160	10				4989270111455
UX10.5X160	10.5				4989270111462
UX11.0X160	11				4989270111479
UX12.0X160	12				4989270111493
UX12.5X160	12.5				4989270111509
UX12.7X160	12.7				4989270111516
UX13.0X160	13				4989270111523
UX13.5X160	13.5				4989270111530
UX14.0X160	14				4989270111547
UX14.3X160	14.3				4989270111554
UX14.5X160	14.5				4989270111561
UX15.0X160	15	160	100	6	4989270111592
UX16.0X160	16				4989270111585
UX16.5X160	16.5				4989270111578
UX17.0X160	17				4989270111608
UX18.0X160	18				4989270111615

UX type long
Mã hàng	Đường kính (mm)	Chiều dài tổng (mm)	Chiều dài lưỡi cắt (mm)	Cái/hộp	JAN Code
UXL8.0X210	8	210	150	1	4989270102019
UXL8.5X210	8.5				4989270102026
UXL9.0X210	9				4989270102033
UXL10.0X210	10				4989270102040
UXL10.5X210	10.5				4989270102057
UXL12.0X210	12				4989270102064
UXL12.5X210	12.5				4989270102071
UXL12.7X210	12.7				4989270102088
UXL14.0X210	14				4989270111622
UXL14.5X210	14.5				4989270102095
UXL15.0X210	15				4989270102101
UXL16.0X210	16				4989270102118
UXL17.0X210	17				4989270102125
UXL18.0X210	18				4989270111639
UXL19.0X210	19				4989270102132
UXL20.0X210	20				4989270102149
UXL10.0X260	10	260	200	1	4989270102156
UXL10.5X260	10.5				4989270102163
UXL12.0X260	12				4989270102170
UXL12.5X260	12.5				4989270102187
UXL12.7X260	12.7				4989270102194
UXL14.0X260	14				4989270102200
UXL14.5X260	14.5				4989270111646
UXL15.0X260	15				4989270111653
UXL16.0X260	16				4989270111660
UXL16.5X260	16.5				4989270111677
UXL17.0X260	17				4989270111684
UXL18.0X260	18				4989270111691
UXL19.0X260	19				4989270111714
UXL20.0X260	20				4989270111721
UXL22.0X260	22				4989270111851
UXL23.0X260	23				4989270102217
UXL24.0X260	24				4989270111868
UXL25.0X260	25				4989270111875
UXL26.0X260	26				4989270102224
UXL10.0X350	10	350	290	1	4989270102231
UXL10.5X350	10.5				4989270102248
UXL11.0X350	11				4989270102255
UXL12.0X350	12				4989270102262
UXL12.5X350	12.5				4989270102279
UXL12.7X350	12.7				4989270102286
UXL13.0X350	13				4989270102293
UXL14.0X350	14				4989270102309
UXL14.3X350	14.3				4989270102316
UXL14.5X350	14.5				4989270102323
UXL15.0X350	15				4989270102330
UXL16.0X350	16				4989270102347
UXL16.5X350	16.5				4989270111738
UXL17.0X350	17				4989270111745
UXL17.5X350	17.5				4989270102354
UXL18.0X350	18				4989270111752
UXL19.0X350	19				4989270111769
UXL20.0X350	20				4989270111776
UXL22.0X350	22				4989270102361
UXL23.0X350	23				4989270102378
UXL24.0X350	24				4989270102385
UXL25.0X350	25				4989270102392
UXL26.0X350	26				4989270102408
UXL10.0X450	10	450	390	1	4989270102415
UXL10.5X450	10.5				4989270102422
UXL12.0X450	12				4989270102439
UXL12.5X450	12.5				4989270102446
UXL13.5X450	13.5				4989270102453
UXL14.5X450	14.5				4989270102460
UXL16.0X450	16				4989270102477
UXL18.0X450	18				4989270102484
UXL19.0X450	19				4989270102491
UXL20.0X450	20				4989270102507
UXL22.0X450	22				4989270102514
UXL23.0X450	23				4989270102521
UXL24.0X450	24				4989270102538
UXL25.0X450	25				4989270102545
UXL26.0X450	26				4989270102552

UX type super long
Mã hàng	Đường kính (mm)	Chiều dài tổng (mm)	Chiều dài lưỡi cắt (mm)	Cái/hộp	JAN Code
UXLL10.0X1000	10	1,000	200	1	4989270111899
UXLL12.0X1000	12				4989270111882
UXLL12.5X1000	12.5				4989270111707

Hộp đựng bộ sản phẩm
	Có sản hộp đựng cho cả bộ sản phẩm thuận tiện cho việc mang theo. [SDS Plus drill bit UX set] Set of 10 [TB-21UX] (Loại chiều dài: 110mm)3.5/4.3/4.8/5.0mm1 (Loại chiều dài: 160mm)6.4/8.5/10.5/12.5/12.7/14.5mm1 JAN Code: 4989270102989
