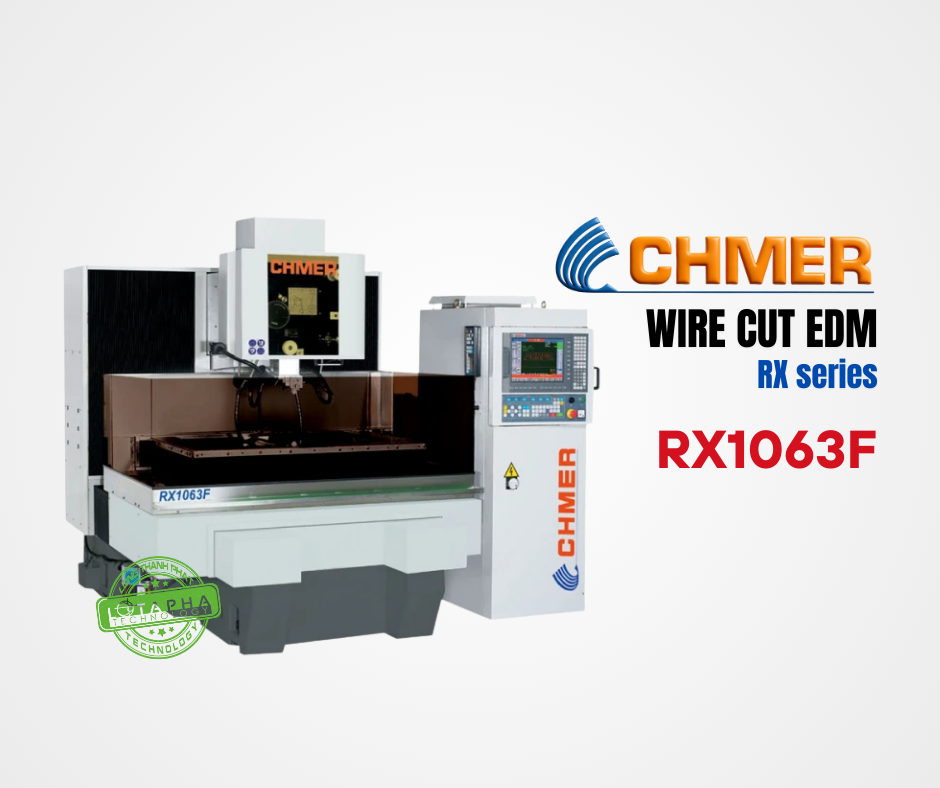

CHMER RX1063F | RX - SERIES | MÁY CẮT DÂY EDM

Tải xuống Catalogue

Mô tả

1. Chi phí gia công tiết kiệm kết hợp với khả năng vận hành linh hoạt cao.

2. Phù hợp cho các ứng dụng cắt dây trong gia công khuôn mẫu và chi tiết cơ khí có kích thước lớn.

3. Lựa chọn ưu tiên cho gia công khuôn mẫu quy mô lớn trong ngành điện gia dụng, ô tô và các lĩnh vực công nghiệp khác.

[Tính năng các dòng máy cắt dây CNC]_ hãng sản xuất uy tín số 1 tại Đài Loan_ CHMER

Cân bằng nhiệt tuyệt vời và kết cấu đúc cứng để đảm bảo độ chính xác và độ bền gia công tốt nhất.
Trục U-V, với đường dẫn thẳng để cắt côn chính xác.
Sử dụng động cơ servo AC truyền động trực tiếp, vít bi có độ chính xác cao trên các đường dẫn tuyến tính với tùy chọn.
Thang kính có độ phân giải 05mm, đảm bảo định vị chính xác và phản ứng nhanh với các điều kiện cắt.
Bàn làm việc 3 mặt bằng thép không gỉ và bồn làm việc không gỉ được chải cho độ bền lâu và ít bảo trì nhất.
Trục U-V với hành trình lên đến 150mm cho góc côn rộng (1 21 độ).
(Điều kiện tiếp cận: Chiều cao trục Z 100mm và DA + DB = 15mm tối thiểu; yêu cầu một bộ dẫn hướng kim cương góc rộng và đầu phun).

Nguồn cấp

AC220V + 5V
3 Pha 50/60Hz + 1Hz (15 kVA)

Điều kiện môi trường

1. Nhiệt độ phòng Optimun: 23 + 0,5 ° C Độ ẩm: dưới 75% RH.
2. Độ rung sàn tối thiểu.
3. Tránh đặt nơi có ánh nắng mặt trời.
4. Hệ thống hoặc đặt ở nơi nhận được ánh nắng trực tiếp.
5. Môi trường sạch và ít bụi.

Nơi đặt máy

Chú ý khoảng trống để hành trình máy di chuyển trong quá trình vận hành bình thường và bảo dưỡng hàng ngày.

Nối đất

1. Nên có điện trở nối đất từ 100 trở xuống.
2. Nên sử dụng một mặt đất độc lập.
3. Cáp nối đất phải là 14mm2.

Yêu cầu áp suất khí nén

Áp suất khí nén 6kg / cm2 cho các tùy chọn AWT.

POWER SUPPLY UNIT
Circuit system	Power MOS Transistor
Max. outpot current	25A
IP select	10
Off time select	50

CNC UNIT
Data Input	keyboard, RS-232C, usb port
Display	15-Inch Color
Control system	32bit, 1-CPU, Semi Closed Loop Software Servo System
Control axis	X, Y, U, V, Z (5 Axis)
Measurement resolution	0.001mm
Max. command value	±9999.999mm
Movement measuring system	Linear / Circular
Command System	Abs/ INC
Machining feed control	Servo / Const. Feed
Scaling	0.001-9999.999
Machining EDM Condition Memory	1000-9999
Total AC Power Input	3 Phase 220 10% / 11kVA 12.5kVA is for RX1283 and larger models

Straighness Accuracy

Straighness Workpiece : SKD-11 Thickness : 30mm Wire diameter: Ø0.2mm No. of cut :3 cuts Accuracy : 2 μm			Measurement figure Marked red color means the measured oints.
Accuracy	X	A	Y	B	Error
Up	9.999	9.999	9.999	9.999	0μ
Mid.	9.997	9.999	9.999	9.999	2μ
Dn.	9.999	9.999	9.999	9.999	0μ
Error	0.002	0	0	0

Sample Illustration

Job Material : SKD-11 Job Thickness : 30mm Wire Diameter : Ø0.2mm No. Of Cut : 1 + 2 skims Work Hour : 1 hour 10 mins Accuracy : 3 μm Surface Roughness: Ra 0.55 ~ 0.58 μm			Job Material : SKD-11 Job Thickness [Punch] : 50mm Job Thickness [Die] : 30mm Wire Diameter : Ø0.2mm No. Of Cut : 1 + 2 skims Work Hour : 4 hour 00 mins Accuracy : 3 μm Surface Roughness: Ra 0.55 ~ 0.63 μm

Job Material : SKD-11 Job Thickness : 25mm Wire Diameter : Ø0.2mm No. Of Cut : 1 + 2 skims Work Hour : 1 hour 50 mins Accuracy : ±3 μm Surface Roughness: Ra 0.55 ~ 0.58 μm			Job Material : SKD-11 Job Thickness [Punch] : 50mm Job Thickness [Die] : 20mm No. Of Cut : 1 + 2 skims Surface Roughness: Ra 0.55 ~ 0.63 μm

Job Material : SKD-11 Job Thickness : 17mm Wire Diameter : Ø0.15mm No. Of Cut : 1 + 2 skims Work Hour : 1 hour 50 mins Accuracy : ±3 μm Surface Roughness: Ra 0.55 ~ 0.58 μm			PCD formed milling cutters Job Material : PCD Job Thickness : 2.5mm Wire Diameter : Ø0.2mm No. Of Cut : 1 + 2 skims Feed Rate : 2.0 mm/min

CHMER G32S WIRE CUT EDM MACHINE SPECIFICATIONS
Model	RX1063F
X, Y axis travel (mm)	1000x600
U,V, Z axis travel (mm)	150x150x300
Max.size of working piece (WxDxH mm)	1430x900x295
Max. weight of working piece (kg)	3000/1500
XY feed rate (mm/min)	Max. 800
Motor system (axis)	AC Servo Motor
Wire diameter range (mm)	Ø0.15~0.3 (Ø0.25)
Max.wire feed rate (mm/sec)	300
Wire tension (gf)	300~2500
Max. taper angle (°) workpiece thicknes (mm)	±21°/140 (wide-angled nozzle, DA+DB=15mm)
Outside dimension (WxDxH mm)	2700x3000x2200
N.W (including power and coolant system) (kg)	6500/7100
Coolant tank system (L)	650/2000

STANDARD ACCESSORIES
Model	RX1063F
Items	Specifications	Amount
Paper Filter		4 pcs
UPPER/LOWER Diamond Guides	0.26mm	2 pcs
UPPER / LOWER Flushing Nozzles		2 pcs
Energizing Carbides		2 pcs
Diamond Guide Remove Jig		1 pcs
Brass Wire	00.25mmx5kgs	1 roll
Tools		1 set
AC power
Alignment Jig		1 pcs
Ion Exchange Resins	Flushing	3 L
Ion Exchange Resins	Submerged	6 L
Auto Data Recovery after Blackout
Water chiller	Flushing	1 set
Water chiller	Submerged	1 set
Swinging panel		1 set

OPTIONAL ACCESSORIES
Model	RX1063F
Items	Specifications
2-in-1 Transformer +AVR	1
Auto Wire Threading (AWT)	1
30kgs Wire feeder	1
Wire chopper	30kgs
DC Inverter Chiller	1
Z axis travel 400mm	1
