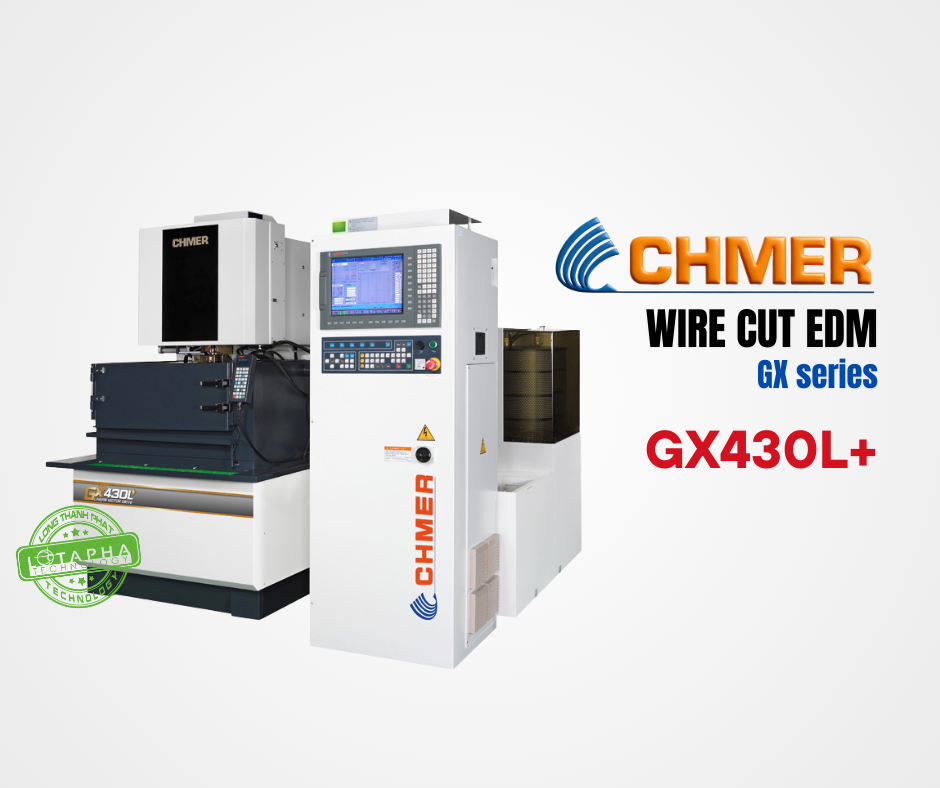

CHMER GX+430L | GX - SERIES | MÁY CẮT DÂY EDM

Tải xuống Catalogue

Mô tả

Máy cắt dây EDM chuyển động tuyến tính GX+ Series MỚI
◎Hệ thống truyền động In-House Linear Motor mới.
◎Năng lượng G7 mới cung cấp năng lượng tiết kiệm.
◎AWT hệ thống luồng dây tự động.
◎Điều khiển W5F mới nhất.
◎Máy làm lạnh nước kiểu biến tần.

Chi tiết

• Lợi ích của động cơ tuyến tính
• Ball-Screw V.S. Linear Motor
• Cắt chính xác cao
• Độ chính xác thẳng
• Đặc điểm kỹ thuật
• Phụ kiện tiêu chuẩn / lựa chọn ngoài
• Sample profile

Điều kiện môi trường:
1. Nhiệt độ phòng tối ưu: 23 + 0,5 ° C - Độ ẩm: Dưới 75% RH
2. Tránh bị rung sàn
3. Tránh đặt ở nơi có ánh nắng mặt trời.
4. Tránh đặt ở vị trí gần nhà máy kháng xử lý nhiệt hoặc mạ.
5. Môi trường sạch và ít bụi.
Yêu cầu không gian:
Lưu ý không gian cho máy để di chuyển trong quá trình hoạt động bình thường và bảo trì hàng ngày.
Nối đất:
1. Nên có một tiếp điểm nối đất.
2. Một hệ thống độc lập được khuyến khích.
3. Cáp nối đất phải là dây 10 gage hoặc lớn hơn.
Áp suất không khí:
1. Áp suất không khí 6 kg / cm2 (95 PSI).
Nâng cấp GX* series
GX Series cung cấp các công nghệ mới nhất với động cơ Linear, bộ ổn định Power & Servo, Tiết kiệm năng lượng, Bộ điều khiển AWT và W5F tiết kiệm năng lượng mới, Máy làm lạnh nước loại biến tần.

Đặc điểm kỹ thuật

CHMER GX430L WIRE CUT EDM MACHINE SPECIFICATIONS
Model	GX430L
Items	Unit	Specifications
Axis Travel (XxYxZ)	mm	400x300x220
Auxiliary Table Travel (UxV)	mm	60x60
Max. Size of Workpiece	mm	W725xD600xH215
Max. Weight of Workpiece	kg	350kg
XY Feed Rate	mm/min	Max.1800(mm/min)
Axis Drive System	-	AC servo motor
Wire Diameter Range	mm/inch	¢0.15~¢0.3
Max. Wire Feed Rate	mm/sec,inch/sec	300 , 11.8
Wire Tension	gf	300~2500
Taper Angle	±14.5°/80(wide-angled nozzle, DA+DB=15mm)
Machine Weight	kg	2600
Working Fluid Supply Unit
Tank capacity	650L
Filter Element	Paper
Ion Exchange Resins	14L
Conductivity Control	Auto
Fluid Temperature Control	Auto
Working Fluid Supply Unit
Circuit Capacity	Power MOSFET Transistor
Max. Output Current	25A
IP Slelect	10
Off Time System	50
Power Supply Unit
Circuit Capacity	Power MOSFET Transistor
Max. Output Current	25A
IP Slelect	10
Off Time System	50
Power Supply Unit
Date Input	Keyboard - RS-232C - USB - LAN
Display	15-Inch Color
Control System	32bit - 1-CPU -X&Y Closed Loop
Control Axis	X - Y - U - V - Z (5 Axis) - 6th axis optional
Setting Unit	0.001mm
Max. Command Value	±9999.999mm
Interpolation	Linear/Circular
Command System	ABS/INC
Machining Feed Control	Servo/Const. Feed
Scaling	0.001-9999.999
Machining EDM Condition Memory	1000-9999
Total AC Power Input	3 Phase 220 ±5%/11KVA

STANDARD ACCESSORIES
Model	GX430L
Items	Specifications	Amount
Paper Filter		2 pcs
Upper/Lower Diamond Guides	0.26mm	2 pcs
Upper/lower Flushing Nozzles		2 pcs
Energizing Carbides		2 pcs
Diamond Guide Remove Jig		1 pcs
Brass Wire	0.25mm x 5kg	1 roll
Tools		1 set
Ion Exchange Resins	6L	1 set
Alignment Jig		1 set
AC Inverter Water Chiller	2000BTU	1 set
AC Power		1 set
USB Port		1 set
X&Y Axis Linear Motor	CHMER	1 set
X&Y Axis Glass Scale	0.5µm	1 set
Resuming Work function		1 set
Remote Monitoring function		1 set
Swivel TFT Panel		1 set
Energy Saving Power (ESL)		1 set
HP-AVR		1 set

OPTIONAL ACCESSORIES
Model	GX430L
Items	Specifications
Auto Wire Threading function	1 set
AC-µ Fine finishing	1 set
30 Kg jumbo wire feeder	1 set
Wire Chopper	1 set
0.1mm wire device	1 set
Rotary B-axis (6th axis function)	1 set

Sample profile
