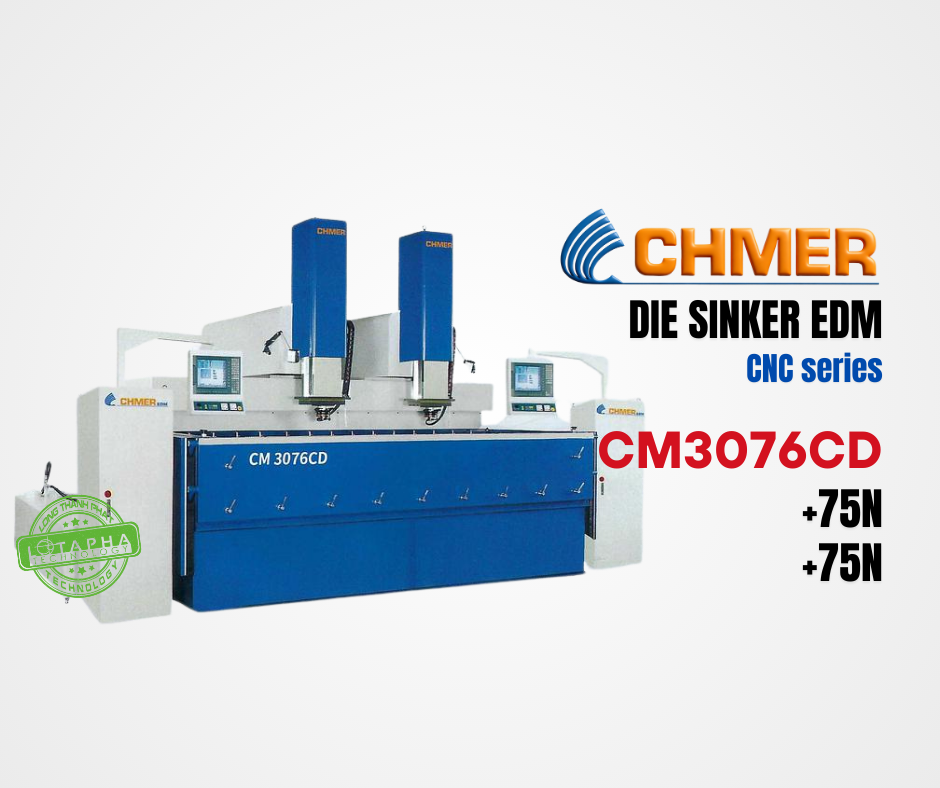

CHMER CM3076CD | MÁY XUNG ĐIỆN EDM CM- SERIES

Tải xuống Catalogue

CNC Series The first ISO 9002 approved & recognized EDM manufacturer in Taiwan

Large EDM series the machine structure is designed via computer analysis to anti-pull, anti-press and anti-stress, ensure machining accuracy.

Tính năng máy

Cấu trúc máy được mô tả bằng hệ thống CAD tiên tiến để đảm bảo hiệu suất không bị biến dạng và gia công có độ chính xác cao.
Mặt bàn được gia cố độ cứng cao bằng cách xử lý nhiệt cao tần để chống mài mòn tối đa.
Vít bi chính xác trên trục X, Y, Z giúp truyền động trơn tru và độ chính xác cao.
Cấu trúc máy được sản xuất từ gang có độ tinh khiết cao (FC30), được xử lý gia vị và tôi luyện để giảm căng thẳng. Nó đảm bảo độ cứng cao, không biến dạng và độ chính xác gia công đáng tin cậy.
Các trục chính ăn vào các thanh dẫn chuyển động tuyến tính để đảm bảo độ chính xác và độ bền lâu dài.
Kết cấu máy được thiết kế thông qua phân tích máy tính để chống kéo, chống ép và chống ứng suất, đảm bảo độ chính xác khi gia công.

Hoàn thành các chức năng hoạt động của máy dễ dàng

Các thang đo tuyến tính vòng kín cung cấp lại các trục X, Y và Z, để định vị chính xác và độ chính xác của đường cắt.

Giao diện người dùng

Vận hành thân thiện với hướng dẫn sử dụng nhanh để rút ngắn thời gian đào tạo vận hành và tăng hiệu quả vận hành.

TÍnh năng

Controls
Controls 1	Descriptions
	Main Control : Industrial Personal Computer
	15" TFT (old CRT) + OP
	DOS Application
	XYZ DC Servo Motor
	Standard 3 Axes linear scale
	Option: C Axis : 3R/EROWA/CHMER
	Option: Tool Changer
	XYZ Position : Show on TFT
Controls 2	Descriptions
	Using CHMER's exclusive CNC and proprietary software, we can provide the user with the latest software updates continually to optimize the machine functions and take advantage of new machining technologies.
	Using IPC586 CPU board
	CPU spec's 586 400
	High capacity CF card (1 G bytes)
	15â€ full color TFT LCD screen
	All software and hardware are with full authorization.
	Being the first in Taiwan, CHMER is the first to completely master the total development and build of the High Speed Controller from start to finish internally. In this field, CHMER technology is ahead of the industry. CHMER is totally responsible for the complete production procedures including circuit board design, printing board inspection and software R&D. This gives CHMER customer advantage's of getting exclusive developments quickly and economically
Motion card	Descriptions
	Input/Out Frequency - 3MHz pps
	Motor Encoder - 7 channel
	Selection of pulse Format - A/B Phase;Pulse/Direction;CW/CCw
	Pulse Number - 1023~32767

CHMER CM3076C WIRE CUT EDM MACHINE SPECIFICATIONS
Model	CM3076C
Items	Unit	Specifications
Table size (WxD)	mm	3100x1100
Table travel (X,Y)	mm	2550(One ram max)x750 1275(Two rams mã)x750
Ram travel (Z1)	mm	600
Distance from RAM platen to work table	mm	800-1400
Max. electrode weight	kg	500
Max. workpiece	mm/inch	3900x1500x640
Max. workpiece weight	kg	16000
Outside dimensions	mm	4590x4150x3830
Machine net weight	kg	22600
Power Supply Unit
Model	75N
Max. machining current	A	75
Max. power input	KVA	6
Max. machining speed	mm3/min	550
Electrode wear rate	%	0.2
Best surface roughness	µm/Ra	0.45
Outside dimensions (LxWxH)	mm	620x850x1860
Weight	kg	180
Dielectric
Model	D2076
Volume	L	4850
Weight	kg	800
Outside dimensions (LxWxH) x2 set	mm	1800/1150x5900x600
